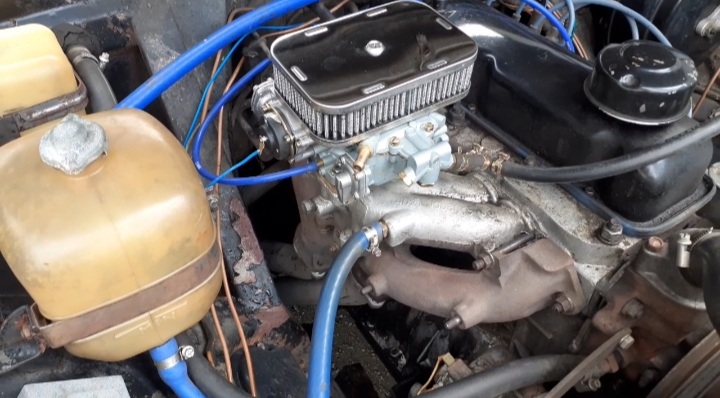

Установка карбюратора Weber на Волгу - Газель - УАЗ



фирма Weber



Weber - один из самых известный мировых производителей карбюраторов.
Это итальянская компания, которая была основана в 1923г. в Болонье.

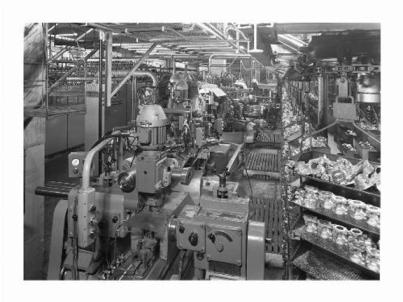

В 1950х годах контроль над компанией получил FIAT.




В 1987году, когда эпоха массового производства карбюраторов подошла к концу, фирма была продана концерну Magneti Marelli, который в 1992г. перенёс прозводство карбюраторов из Италии в Испанию.

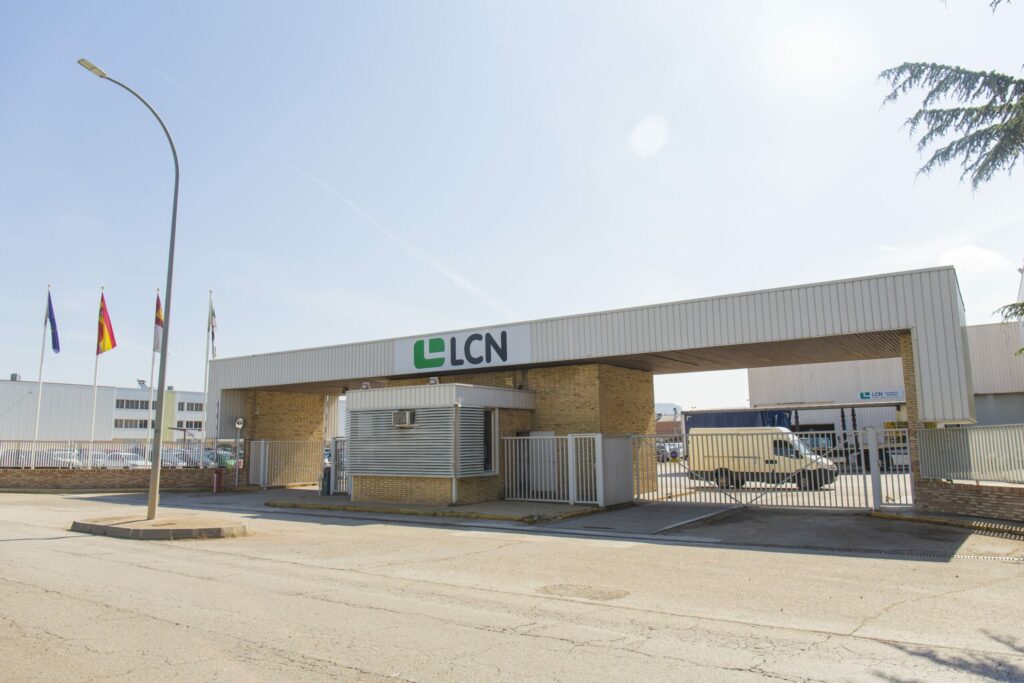

В 2004 у Magneti Marelli производство карбюарторов выкупила испанская фирма LCN, которая по сей день выпускает популярные модели карбюраторов Weber малыми сериями.



Учитывая огромную популярность и хорошую репутацию, карбюраторы Weber конечно же не могли обойти своим вниманием китайцы, которые выпускают сейчас копии нескольких самых популярный моделей.

Именно об одной из таких копий мы и расскажем ниже.

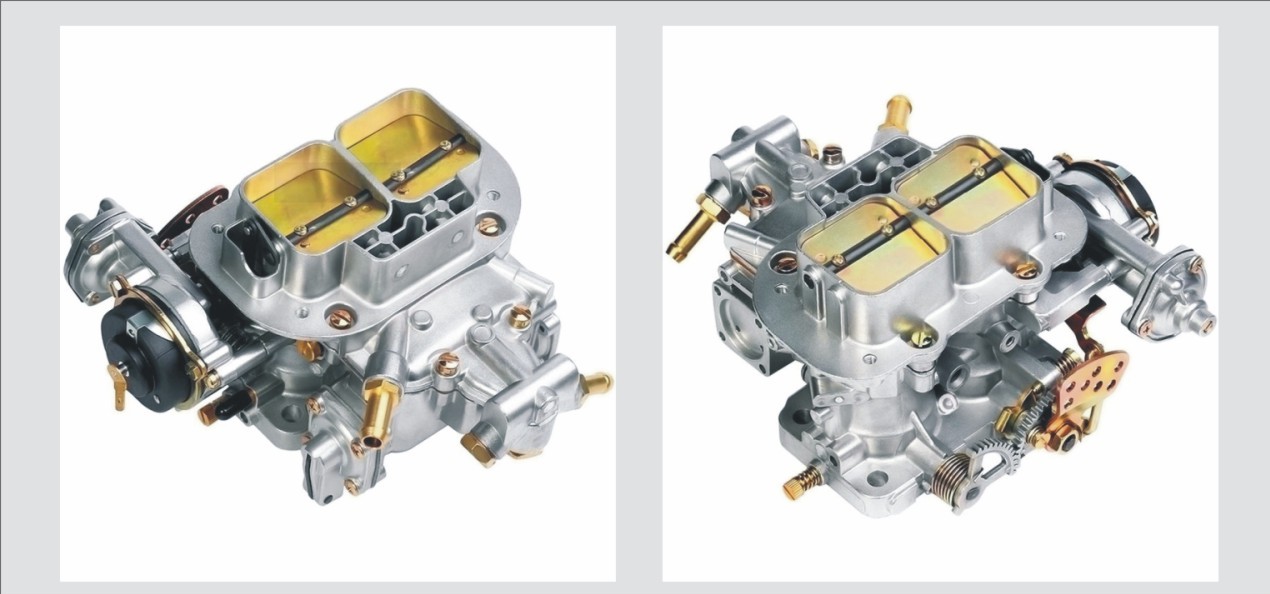

карбюратор Weber 38DGES



Это синхронный двухкамерный карбюратор с падающим потоком.

Маркировка карбюратора:

38 — диаметр дроссельных заслонок (38мм)
DG — серия карбюраторов
E — тип привода прогревочной заслонки, в данном случае E — "электро";
бывает также "M" - ручной привод и "A" — водяной (от итальянского "aqua" - вода).
S — синхронная работа камер

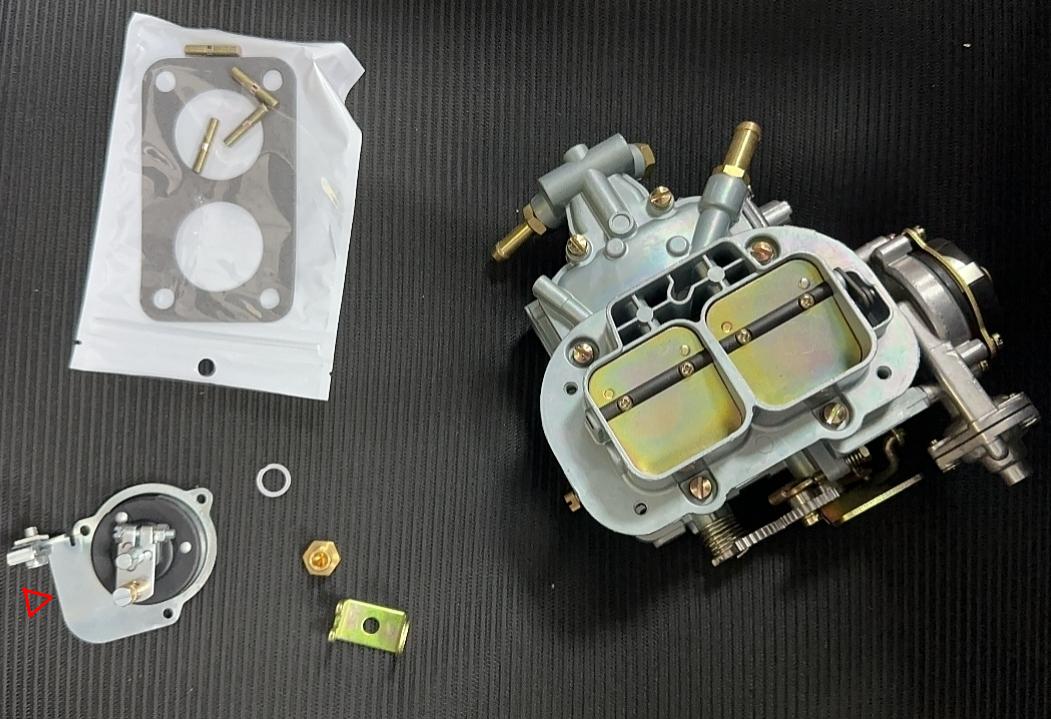

Типичный комплект поставки выглядит так:



Красной стрелкой отмечен переходник под ручное управление прогревочной заслонкой.


Установка на ЗМЗ / УМЗ

1. Доработка самого карбюратора.

Хорошая новость в том, что не надо лезть внутрь карбюратора, менять жиклеры и тд.
Серия карбюраторов DG в оригинале адресована в первую очередь двигателям 2.3 - 3.0л.
Китайцы обычно заявляют такой карбюратор как 3.0 литра, но по опыту он отлично работает и на 2.4 (ЗМЗ-24Д).

Плохая новость в том, что карбюратор имеет не "волговский", а "жигулевский" шаг посадочных шпилек (94х48 по центрам шпилек у Волги и УАЗа vs. 92.5x45.5 у Жигулей и Вебера).

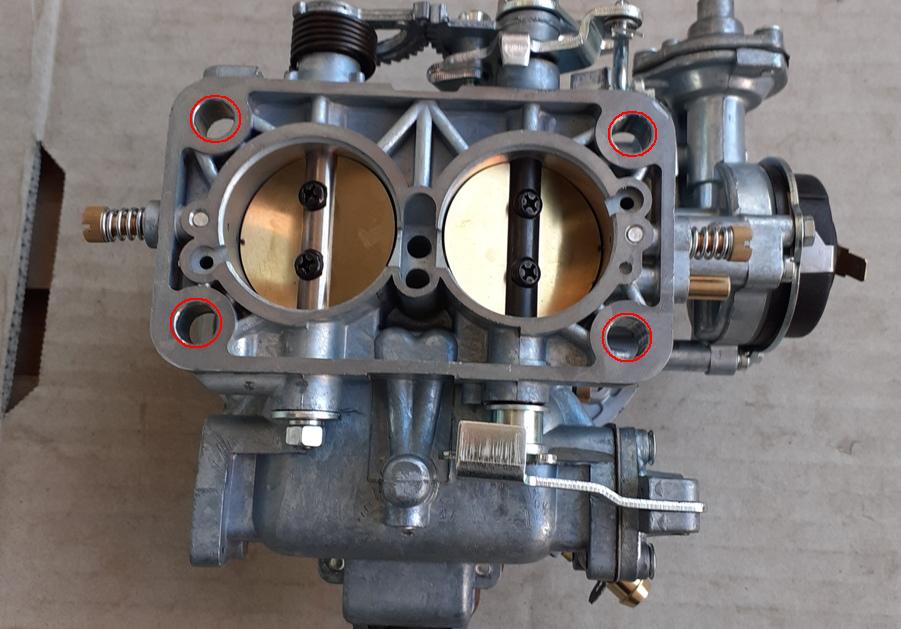

Поэтому для установки посадочные отверстия необходимо будет рассверлить сверлом примерно на 11мм:




Следующий момент - привод дросселя.

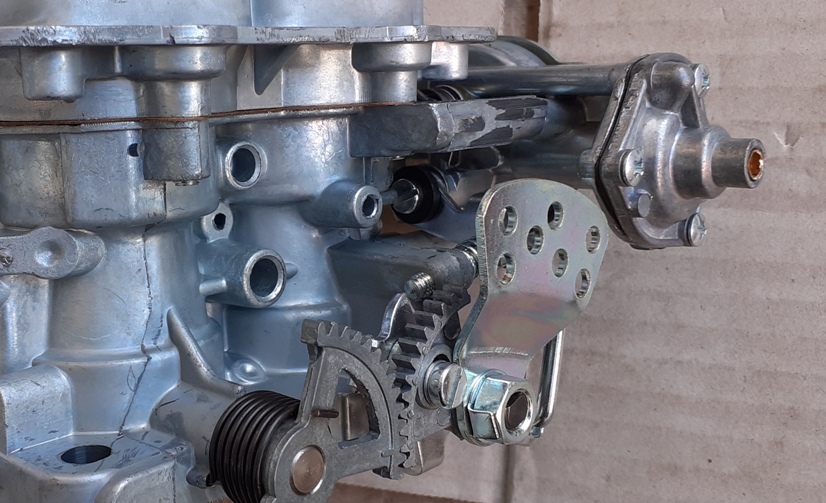

С завода на карбюраторе обычно установлен вот такой привод газа:

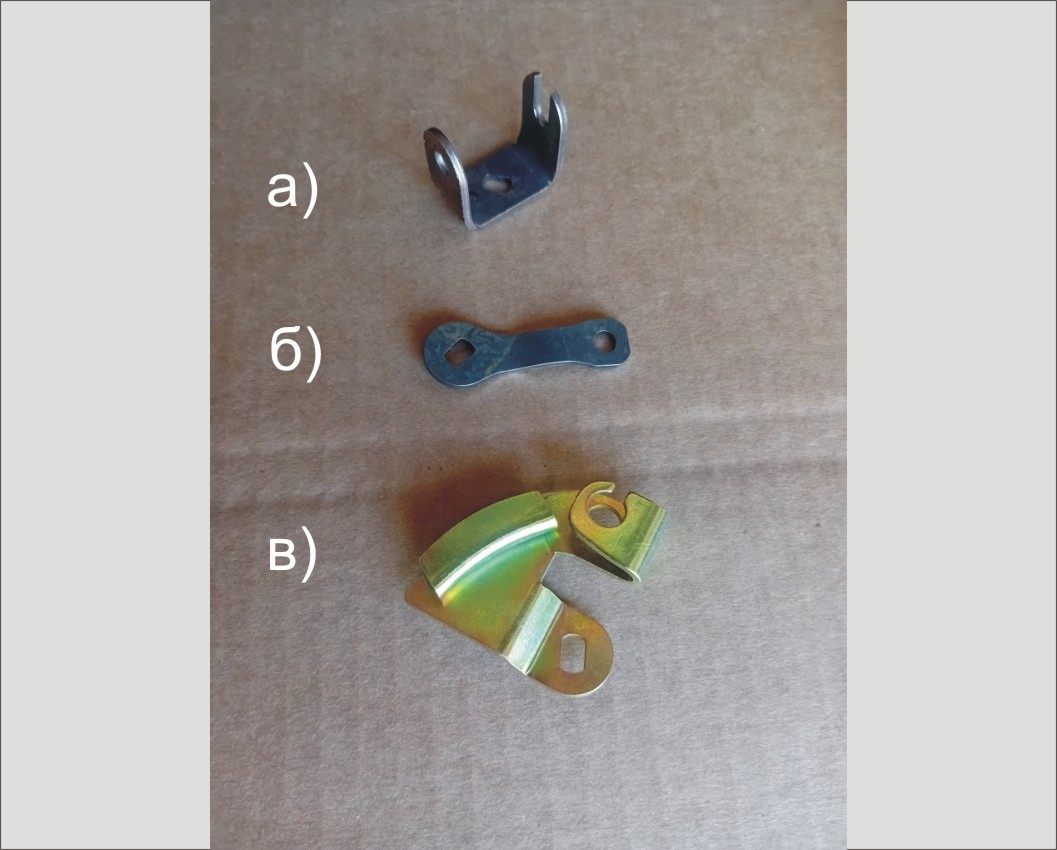

Для установки на отечественную технику понадобятся следующие детали привода:



- a) для ГАЗ-24 - вилка № 24-1107112W (специально для Волги под Weber)
- б) для УАЗа 469 / 452 - рычаг под тягу № 469-1107112W (специально для УАЗа под Weber)
- в) для всех остальных - веберовский сектор под обычный трос.


2. Доработки автомобиля под Weber

2.1 Впуск

У данной модели Вебера большой диаметр дросселей - 38мм, это намного больше, чем например у К-126.

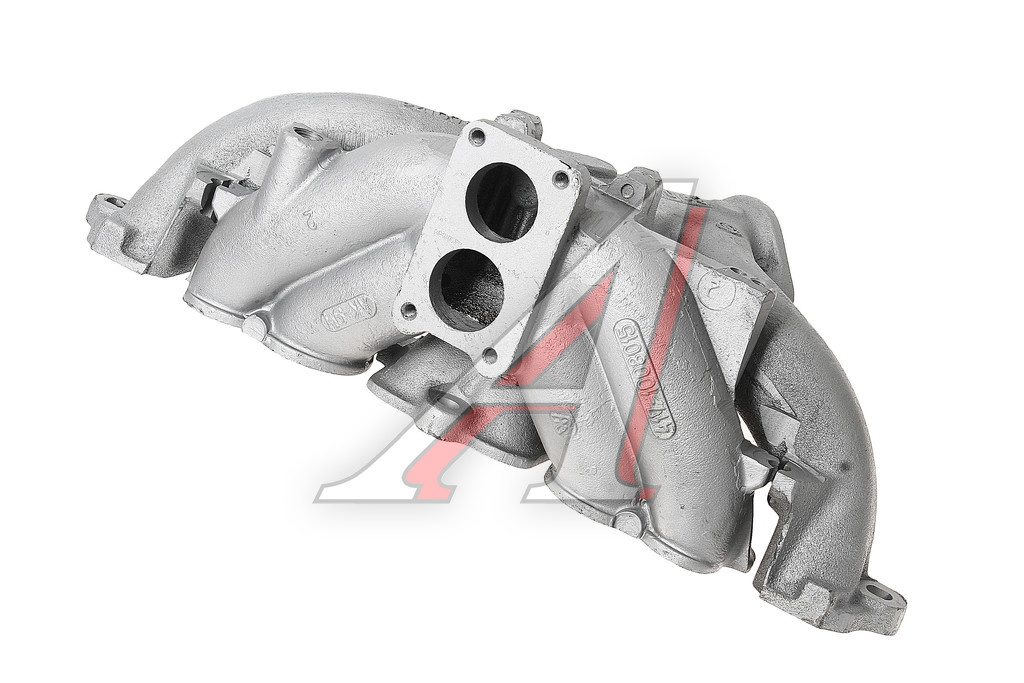

Без доработок под Вебер подойдет например коллектор 417-1008015:

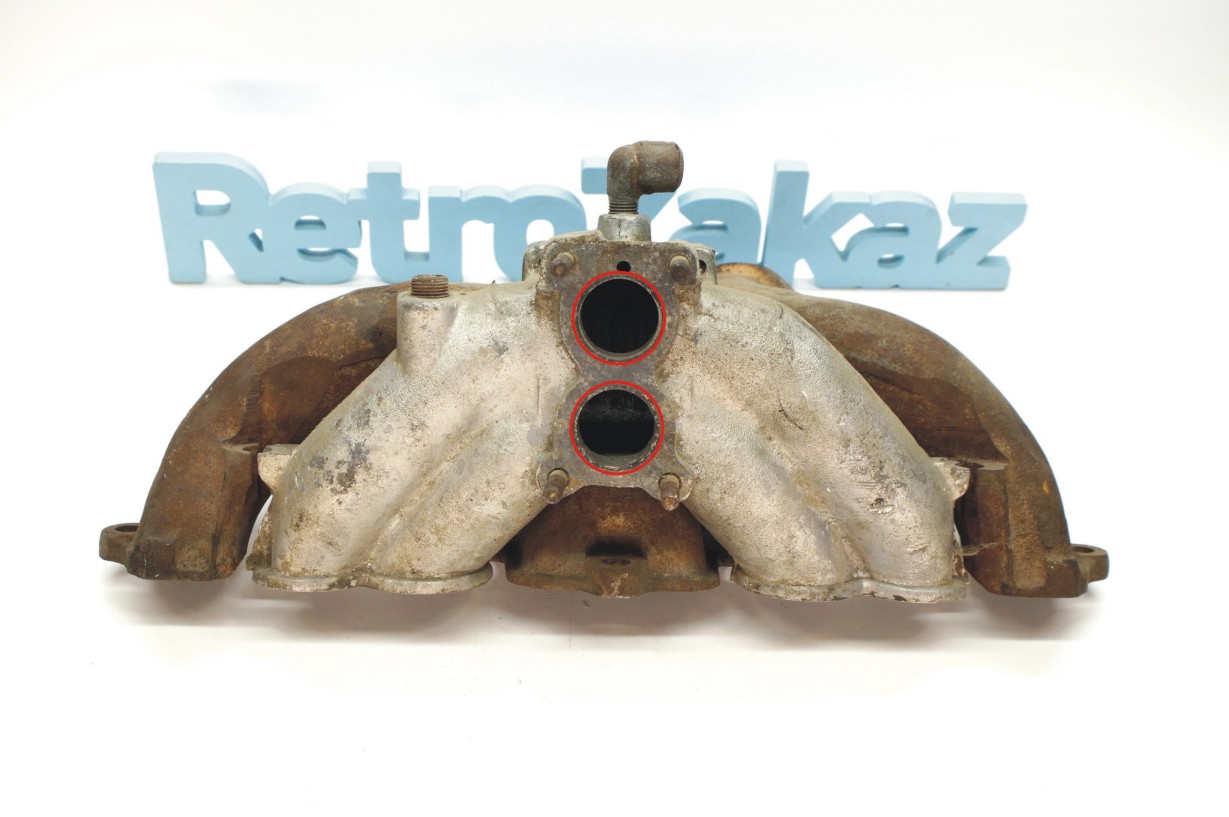

А вот на коллекторе ЗМЗ-24Д надо будет рассверливать отверстия под карбюратор:



Хотя вообще на ГАЗ-24 проще поменять оба коллектора (впуск на 417,а выпуск на 402), но об этом далее.



2.1 Выпуск

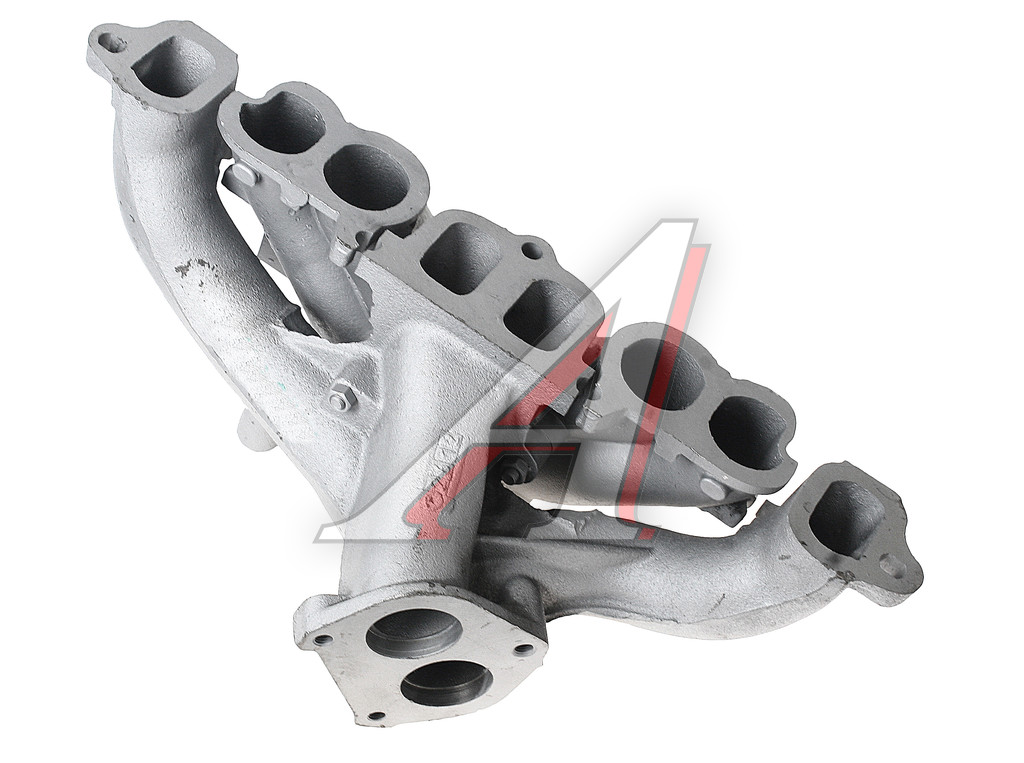

Для более эффективной работы 4х цилиндровых двигателей применяются выпускные системы с разделением потоков выхлопных газов на два:



Это сделано для того, чтобы выхлопные газы от разных цилиндров, выходя из ГБЦ не мешали друг другу лететь дальше в выпускной тракт.

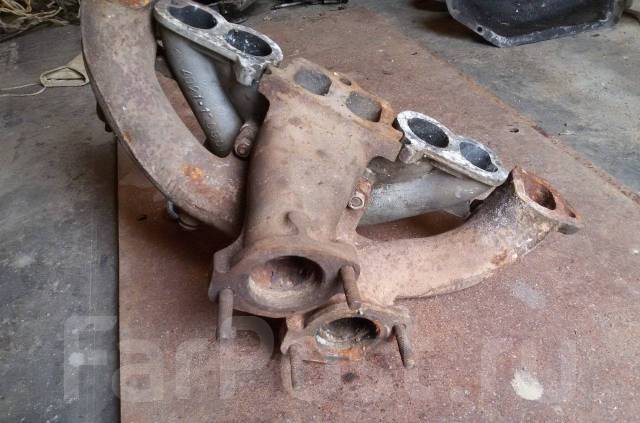

На некоторых моторах ЗМЗ - УМЗ встречается выпуск, в котором для упрощения конструкции выхлопные газы от всех цилиндров сводятся в одиночную приемную трубу:



Такой "одинарный" выпуск при установке высокопроизводительного карбюратора конечно же желательно заменить на "двойной."

Например для Волги ГАЗ-24, на которой до 1985г. устанавливался только "одинарный" выпускной коллектор, нужно будет установить:

- выпускной коллектор ЗМЗ-402 (состоит из двух частей)
- двойную приемную трубу
- промежуточную трубу 2410 № 3102-1203250 (длина 114см)


2. Установка на мотор

Непосредственно при установке карбюратора на двигатель нам понадобятся:

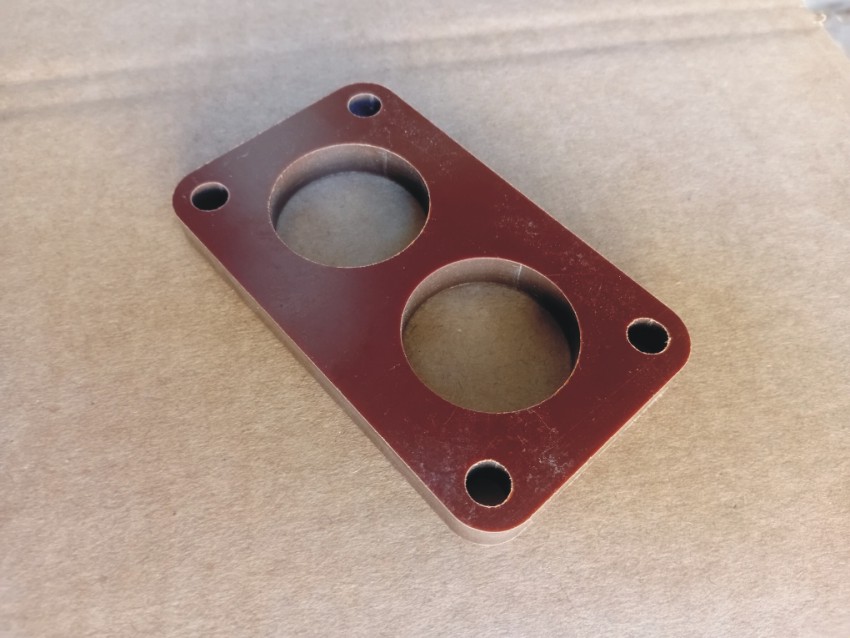

- теплоизоляционная проставка № 24-1107020-10W (специальная для ЗМЗ/УМЗ под Weber):

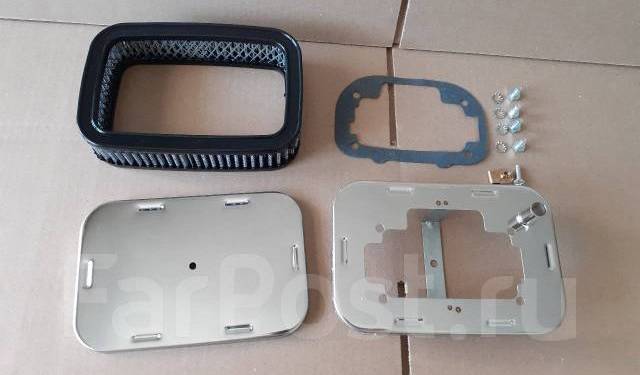

- воздушный фильтр в сборе:
- тройник обратки с калиброванным выходом на бак
- разгрузочное реле (если будем ставить электрозаслонку)
